XTAR X4 Ladegerät mit Schnellladefunktion

Beschreibung

Preiswert, flexibel und gut ausgestattete vier Schächte Ladegerät von XTAR aus der X-Serie mit integriertem Netzteil. Die X-Serie von XTAR sind Ladegeräte zum Aufladen von Lithium-Ionen und Ni/MH Akkus mit übersichtlichen LCD-Display.

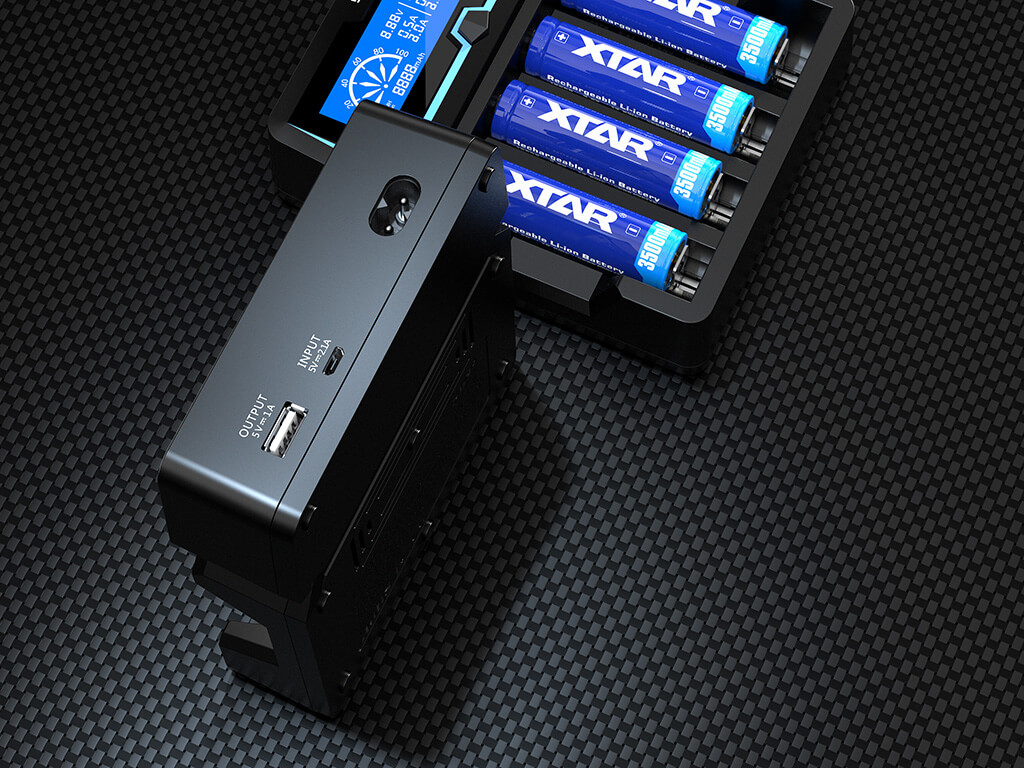

Integrierte Netzteil sorgt bei der X-Serie für einfache Inbetriebnahme, der ebenfalls integrierte USB Eingang ermöglicht den mobilen Einsatz auf Reisen. Ein USB 5V 1A (1000mA) Ausgang ist mit eingelegten Akkus als Powerbank nutzbar.

Funktionen wie Automatisches abschalten bei vollem Akku, Optimierung der Akkulaufzeit TC-CC-CV Dreistufiges Laden, 0V – Aktivierung, Verpolungsschutz, Kurzschluss- und Überlast-/Überladeschutz sind Funktionen, die bereits standardmäßig bei XTAR verbaut werden.

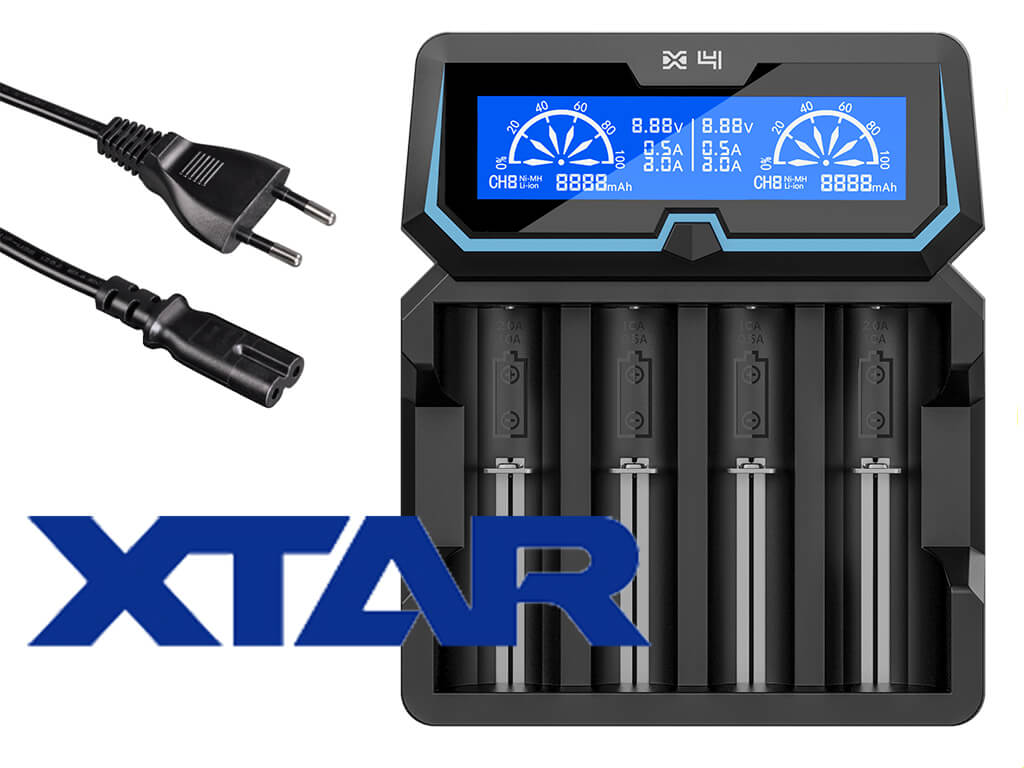

Integrierte Netzteil zwei Anschlussmöglichkeiten für Stromversorgung (Netzkabel und USB 5V 2,1A) und Powerbank Funktion über 5V 1A USB Ausgang, machen den XTAR X4 Ladegerät zu einen Optimalen flexiblen Reisebegleiter.

Folgende Lithium-Ionen Akkutypen können mit dem Xtar X4 geladen werden:

Li-Ion IMR, INR, ICR (3,6/3,7V nominal) bis 4,2V in den Größen:
12650, 13450, 13500, 13650, 14350, 14430, 14500, 14650, 16500, 16340(RCR123), 16650, 17350, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 20700, 21700, 22500, 22650.
Folgende Akkus können nur im Schacht 1 und Schacht 4 geladen werden: 26650, 26700
Auch für geschützte 20700/21700 Akkus geeignet. max. Länge 76mm

NIMH/NiCd: AAA / AA / A / SC / C; Ni-MH / Ni-Cd

Xtar X4 Produktinformationen:

• Vier separate Ladeschächte, lädt 1 – 4 Akkus gleichzeitig, jeder Ladeschacht lädt und überwacht individuell und eigenständig
• Auch für 20700 / 21700 Akkus geeignet (nicht für 20700/21700 mit Schutzelektronik)
• LCD Anzeige mit Akku-Typ, Ladestrom, Spannung, und Ladekapazität der Akkus für beider Akkuschächte unabhängig voneinander.
• Ladestrom ist von Innenwiderstand und Schachtbelegung abhängig (Ch1 bis Ch4 0,5A – 2A)
• Automatische Auswahl des Ladeverfahrens. TC-CC-CV für Li-Ion und Impuls für NIMH Akkus
• 0V Aktivierungsfunktion, um zu tief entladene Akkus zu retten
• Powerbank Funktion über einen 5V 1A(1000mA) USB Ausgang (nur mit eingelegten Akkus nutzbar)
• Das Xtar X4 kann mit Netzkabel oder jeden beliebigen 5V USB Adapter betrieben werden, empfohlen 5V 2,1A. (zB. 400609)
• Optimiertes Ladeprogramm nach TC/CV/CC Verfahren für IMR Akkus und Reaktivierung von Li-Ionen-Akkus
• IC Temperaturüberwachung, um Überhitzung zu vermeiden
• Automatischer Ladestopp nach Abschluss des Ladevorgangs
• Verpolungsschutz, Überladeschutz, Überlastschutz und Temperaturüberwachung, flammhemmendes ABS-Gehäuse
• CE, RoHS & FCC zertifiziert

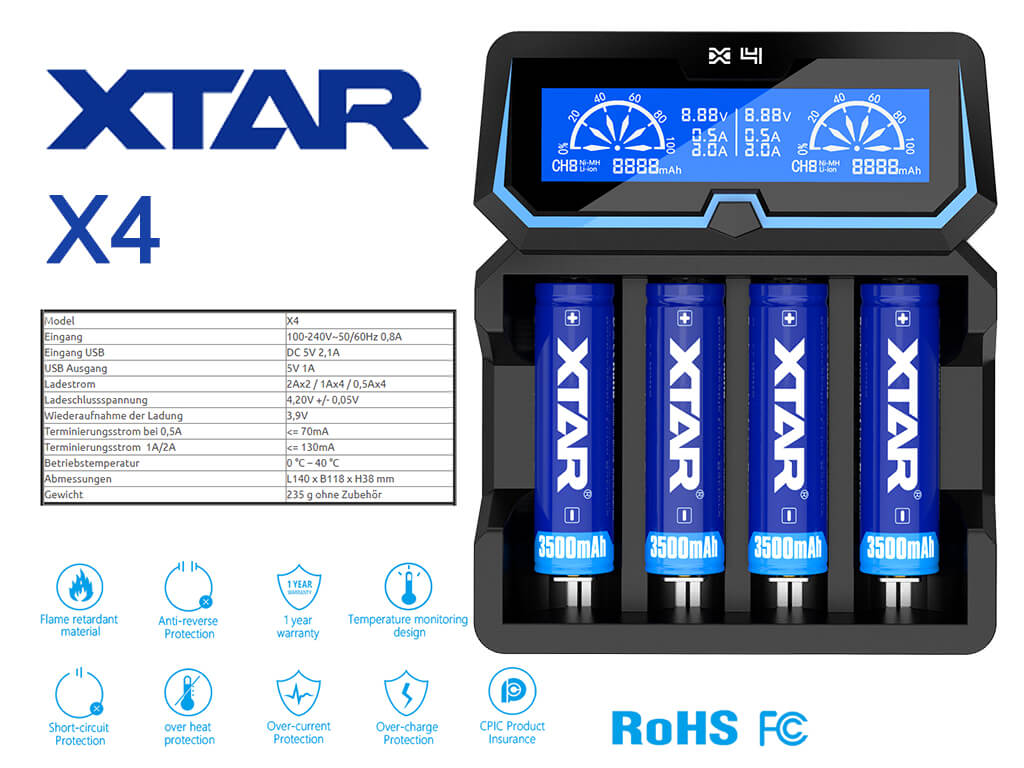

Technische Daten:

Kurzanleitung:

Es gibt keinerlei komplizierte Einstellungen. Die 4 Schächte funktionieren völlig unabhängig voneinander und ermöglichen gleichzeitiges aufladen von Li-Ion und Ni/MH Akkus, übersichtliche LCD Display liefert Informationen zu Status, Spannung, aufgeladene Kapazität und Ladestrom. Wenn Sie einen Akku in Schacht 1 und 4 einlegen, wird diese je nach Innenwiderstand mit bis zu 2A Ladestrom geladen.  Bei 4 eingelegten Akkus werden alle 4 Schächte mit jeweils 1 A bzw. 0,5 A versorgt. Der Ladestrom wird von den XTAR X4 Ladegerät nach Innenwiderstand der Akkus geregelt, stellt sich automatisch auf das für die eingelegten Akkus optimalen Ladestrom von 0,5A bis 2A ein. Bei Vollgeladenen Akku zeigt das Ladegerät abwechselnd die Ladekapazität und “Full” an. Bei eingelegten Akku im Schacht 4 ohne angeschlossene Stromversorgung lässt sich das Ladegerät über den USB 5V 1A Ausgang als Powerbank nutzen.

Ladestromverteilung:

Ch 1 und Ch 4 werden je nach Innenwiderstand der Akkus mit bis zu 2A versorgt, wenn keine Akkus im Ch 2 und 3 eingelegt wurden.
Wird ein weitere Akku in den Ch 2 eingelegt werden Ch 1 und Ch 2 mit max. 1A Ladestrom versorgt, Ch 4 kann in Gegensatz immer noch mit max 2A laden.
Werden alle Schächte belegt beträgt der Ladestrom 0,5A oder 1A pro Schacht abhängig von Innenwiderstand der Akkus
Der Ladestrom wird automatisch nach Innenwiderstand der Akkus geregelt so dass kleine Akkus nur mit 0,5A geladen werden um Schäden zu vermeiden.
